Блоки управления Ned серии ACW ZE используются для управления приточными и приточно-вытяжными установками только с водяным нагревателем и с водяным или фреоновым охлаждением.
Конструкция и материалы

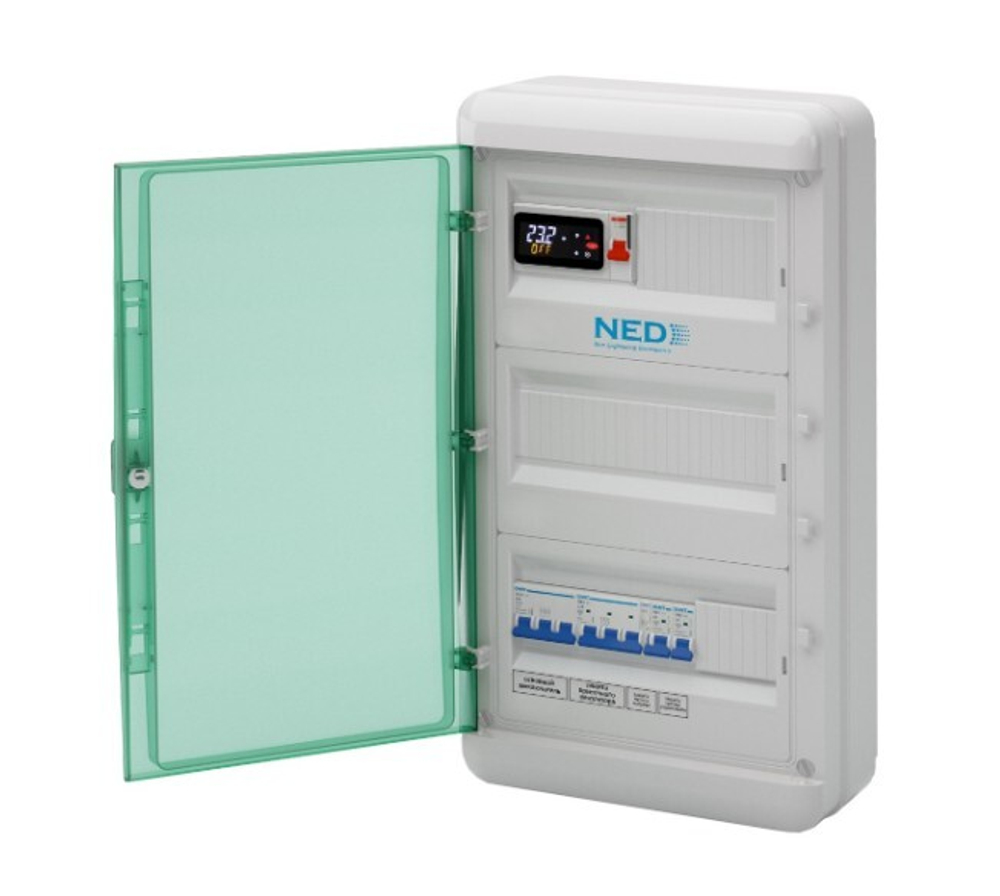

Блоки имеют пластиковую прозрачную крышку, под которой находятся все элементы управления. Размер блоков: 275x570x140мм (36 модулей) или 380x570x140мм (54 модулей).
Основные функции
- В блоках используется программируемый контроллер Zentec M245.
- Управление и защита осуществляется при помощи релейных схем, а также специальных функций контроллера.
- В контроллере заложена возможность "нормального" запуска установки в режиме предварительного прогрева. Это достигнуто за счет возможности завышения температурной установки приточного воздуха на определенное пользователем время при пуске установки в зимний период и открытия клапана для прогрева. Для использования этой функции необходимо подключение датчика температуры наружного воздуха и датчика температуры воды.
Условия эксплуатации
Блок управления предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы. Степень защиты корпуса IP65 при закрытой крышке IP40 при открытой крышке.
1, 14 - Электропривод воздушной заслонки (24 или 230 В)
2 - Дифференциальное реле давления (контроль обмерзания рекуператора)
3, 13 - Дифференциальное реле давления (контроль засорения фильтра)
4 - Датчик температуры обратной воды
5 - Электропривод клапана отопительной воды (24, сигнал управления 0-10 В)
6 - Термостат защиты от замерзания теплообменника
7 - Термостат защиты от обмерзании испарителя
8 - Электропривод клапана хладоносителя (24, сигнал управления 0-10 В)
9, 12 - Дифференциальное реле давления (контроль засорения фильтра)
10, 11, 15 - Датчик температуры воздуха
16 - Циркуляционный насос
