Блоки управления Ned серии ACW(E) UV используются для управления приточными и приточно-вытяжными установками с водяным или электрическим нагревателем до 30 кВт включительно, а также с водяным или фреоновым охлаждением.
Конструкция и материалы

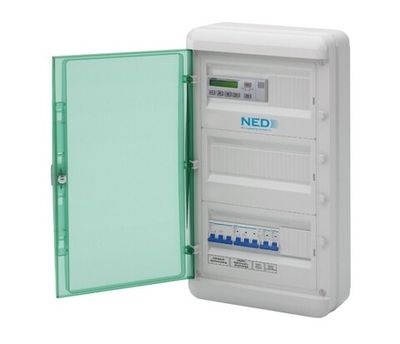

Блоки имеют пластиковую прозрачную крышку, под которой находятся все элементы управления. Размер блоков: 275x570x140мм (36 модулей) или 380x570x140мм (54 модулей), кроме блока типа ACE-E3… размеры боксов которого 275x365x140 (24 модуля)
Основные функции
- В блоках используется программируемый контроллер со специальными настройками производства компании Carel, работающий в режиме пропорционально-интегрального регулятора.
- Управление и защита осуществляется при помощи релейных схем, а также специальных функций контроллера.
- Для установок с электронагревателем мощностью от 45 кВт, управление осуществляется с помощью блока управления ACE A-E0 совместно со щитами управления ACV-V E.
- Для установок с электронагревателем мощностью свыше 120 кВт, управление осуществляется по модульной системе подключения силовых щитов управления.
- Встроенный порт RA-485 (протокол Modbus RTU).
- По Bluetooth имеется возможность проверки состояния и управления оборудованием через приложение Carel Applica, установленное на персональном устройстве.
В контроллере заложена возможность "нормального" запуска установки в режиме предварительного прогрева. Это достигнуто за счет возможности завышения температурной установки приточного воздуха на определенное пользователем время при пуске установки в зимний период и открытия клапана для прогрева. Для использования этой функции необходимо подключение датчика температуры наружного воздуха и датчика температуры воды.
Условия эксплуатации
Блок управления предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы. Степень защиты корпуса IP65 при закрытой крышке IP40 при открытой крышке.
1, 13 - Электропривод воздушной заслонки (24 или 230 В)
2, 8 - Дифференциальное реле давления (контроль работы вентилятора)
3 - Дифференциальное реле давления (контроль обмерзания рекуператора)
4 - Датчик температуры обратной воды
5 - Электропривод клапана отопительной воды (24, сигнал управления 0-10 В)
6 - Термостат защиты от замерзания теплообменника
7 - Электропривод клапана хладоносителя (24, сигнал управления 0-10 В)
11, 12 - Дифференциальное реле давления (контроль засорения фильтра)
9, 10, 14 - Датчик температуры воздуха
15 - Циркуляционный насос
