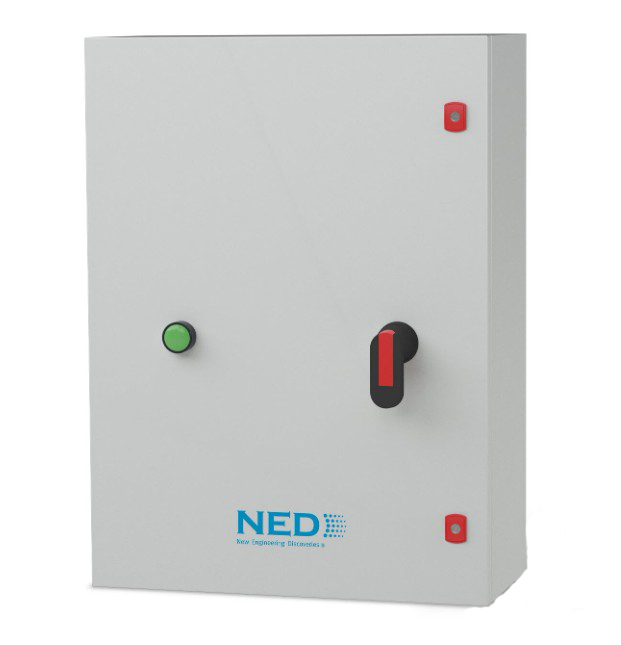

Щиты управления силовые Ned серии ACV-V-E30...E120 предназначены для совместной работы с управляющей частью блоков ACE...E0 и используются для подачи питания на электрические воздухонагреватели мощностью от 3 до 120 кВт.
Конструкция и материалы

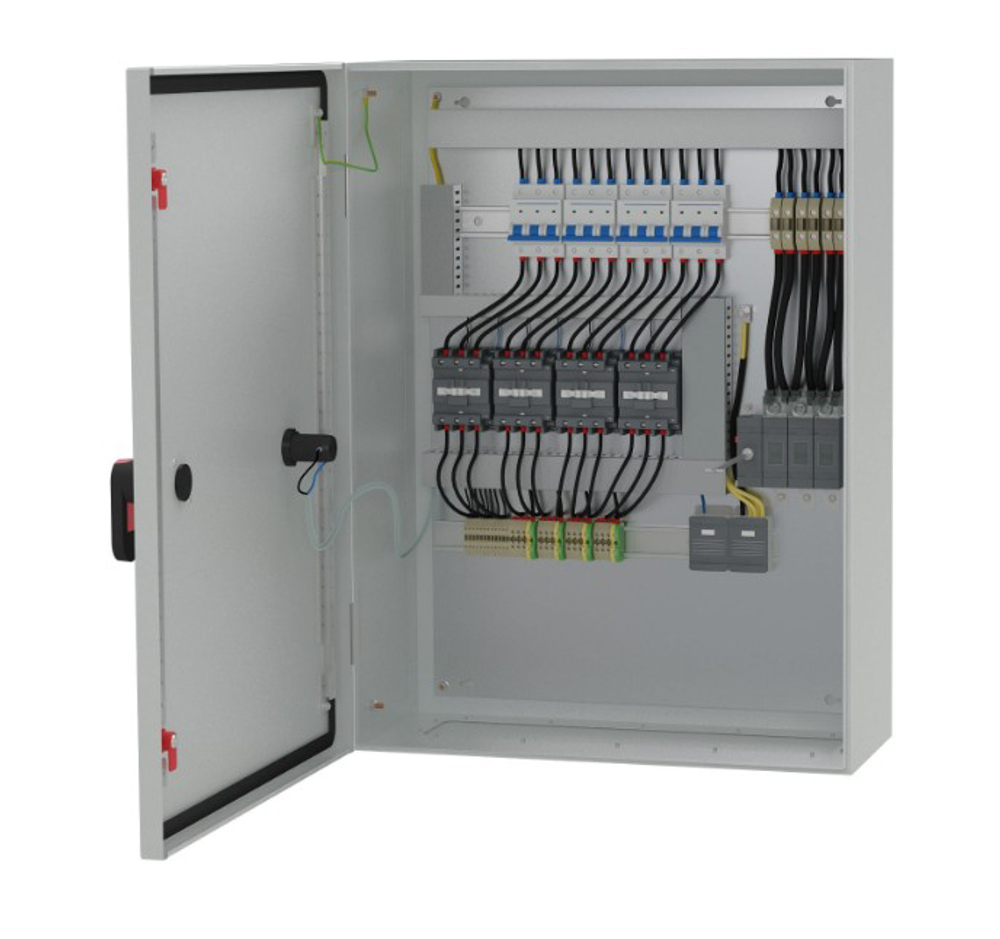

Силовой щит имеет пластиковый или металлический корпус (в зависимости от мощности подключаемого электрического воздухонагревателя), в котором находятся силовые компоненты для управления работой электрических нагревателей и устройства защиты. Все элементы силовой и управляющей частей состоят из модульных устройств, установленных на DIN-рейки. Все внешние подключения осуществляются через винтовые или пружинные клеммники.
Основные функции
- пуск и остановка из управляющего блока (сухой контакт)
- внешнее управление мощности в 1 или 2 ступени (сухой контакт)
- внешнее управление мощности в 1,2,3 или 4 ступени (сухой контакт)
- индикация наличия питания
- внешняя индикация "авария"(сухой контакт)
К управляющей части ACE...E0 можно подобрать необходимое количество силовых щитов любой мощности.
- Щиты управления на 3 и 9 кВт имеют в стандарте 1 ступенью электронагрева.
- Щиты управления от 15 и 75 кВт имеют в стандарте 2 ступенью электронагрева.
- Щиты управления на 90 и 120 кВт имеют в стандарте 2 ступенью электронагрева (существует возможность работы электрического воздухонагревателя в 4 ступени).
Например, для подключения электрических воздухонагревателей мощностью 120 кВт используем щит управления силовой ACV-V E120 со следующей возможностью разделения по ступеням:
1 вариант: подключение в 2 ступени (60+60 кВт)
2 вариант: подключение в 4 ступени (30+30+30+30 кВт).
Условия эксплуатации
Щит управления предназначен для установки внутри помещения и расcчитан на круглосуточный режим работы. Степень защиты корпуса IP65 при закрытой крышке. Допустимая температура окружающей среды: +5 до +40С.
1, 9, 10 - Питание заслонок
2 - Датчик засорения фильтра
3 - Авария электронагревателя - 1
4 - Управление ступенями электрического нагрева - 1
5 - Авария электронагревателя - 2
6 - Управление ступенями электрического нагрева - 2
7, 8 - Дифференциальное реле давления (контроль работы вентилятора)
11 - Датчик температуры приточного воздуха
